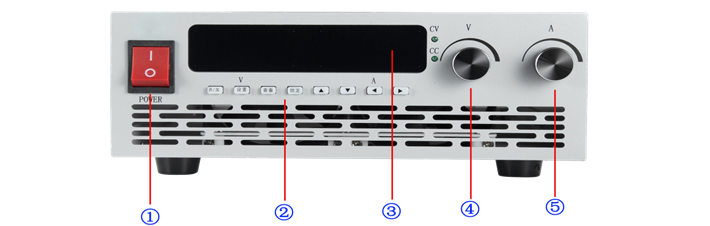

电源前面板 |
||
|
标识 |
说明 |
|
|
1 |
开启或关闭电源 |
|
|
2 |
功能按键 |
|
|
3 |
电压电流及波特率和地址调节旋钮。 显示在主界面时或设置值查看界面指示灯亮时，显示设置电压电流。 在运行状态下，显示输出电压电流 在波特率地址调节，显示波特率和modbus地址。 |
|
|
4 |
电压调节 |
|
|
5 |
电流调节 |
|
|
功能键说明 |
||
|
按键 |
说明 |
|
|
开/关 |
电压电流输出打开/关闭键 |
|
|
设置 |
功能按键 |
|
|
查看 |
查看设置值 |
|
|
锁定 |
锁定键 |
|
|
▲ |
上键 |
|
|
▼ |
下键 |
|
|
← |
左键 |
|
|
→ |
右键 |
|
|
状态指示灯说明 |
||
|
状态指示灯 |
颜色 |
说明 |
|
CV |
绿色 |
恒压控制状态 |
|
CC |
绿色 |
恒流控制状态 |
|
菜单指示灯说明 |
||
|
状态指示灯 |
颜色 |
说明 |
|
开机灯 |
白色 |
关机时，闪烁，开机时，常亮 |
|
设置灯 |
白色 |
设置时，闪烁，运行或关机时关闭 |
|
查看灯 |
白色 |
查看状态时亮 |
|
锁定 |
白色 |
锁定时亮，通讯时闪烁 |
|
方向键灯 |
白色 |
设置时常亮 |
|
|
||
|
电源后面板 |
||
|
标识 |
说明 |
|
|
1 |
输出正极 |
|
|
2 |
输出负极 |
|
|
3 |
RS485通讯端子 |
|
|
4 |
输入端子，除接点标示，输入部分零火线 |
|
|
技术参数 |
||
|
型号 |
2000W系列 |
|
|
功率 |
2000W |
|
|
交流输入 |
相数 |
单相三线（LN +地线） |
|
电压 |
220V±10% |
|
|
频率 |
50Hz±10% |
|
|
额定值 |
电压 |
0-500V |
|
电流 |
0-65A |
|
|
显示解析度 |
电压 |
0.1V |
|
电流 |
0.1A |
|
|
显示值精度 |
电压 |
≤0.5% Umax |
|
电流 |
≤0.5% Imax |
|
|
负载调节率 |
电压 |
≤0.5% Umax |
|
电源调节率 |
电压 |
≤0.5% Umax |
|
纹波 |
电压 |
≤0.5%FS Umax |
|
外控 |
通过开关信号可远程切断运行 |
|
|
通讯方式 |
RS485 |
|
|
环境温度 |
0~40℃ |
|
|
散热方式 |
风冷 |
|
|
机箱尺寸 |
W×L×H=250*405*88mm |
|
|
重量 |
6.5KG |
|
